一、模塊化機房概述：

　　模塊化機房主要由機柜、密閉通道、供配電系統、制冷系統、智能監控系統、綜合布線和消防系統組成。單個模塊化機房按照N臺機柜（包括服務器機柜、網絡機柜、綜合布線柜）配置。該模塊（不包括UPS）占地面積為35 m2，加上模塊外維護通道和給模塊內空調供電的PDF柜，總占地面積不超過55 m2，模塊總高度不超過2.65 m。機柜數量可根據客戶需求成對減少。模塊化機房的組成如圖所示。

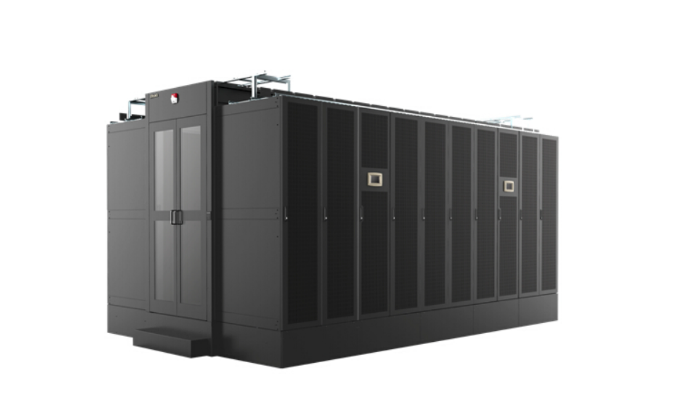

　　模塊化機房組成示意圖

　　（一）、節能高效：

　　（1）、高效供配電、貼近熱源制冷、有效降低模塊PUE值

　　（2）、隔離冷熱氣流，消除無效氣流循環并消除局部熱點，通過模塊集成管理，協調運行，提升功能組件效能。

　　（二）、快速部署：

　　標準化部件，去工程化，整體交付根據業務發展即時匹配，迅速擴容。

　　（三）、簡單可靠：

　　（1）、數據中心基礎設施產品化，降低施工工藝影響，提升系統可靠性。

　　（2）、產品級出廠檢驗，獲得更高質量保證。

　　（3）、適應能力強，適合用戶多種現場條件。

　　二、怎么樣的機房適合采用模塊化機房機房？

　　數據中心機房作為公司內部一個重要的領域，如何保護好機房安全性能非常的重要，模塊化機房機房是數據機房時代化進步的選擇。而模塊化數據機房，是將大型數據中心分割成若干個獨立區域（獨立模塊），各個區域的建設規模、功率負載、資源配置等均按照統一標準進行設計和施工。隨著ＩＴ設備需求的不斷發展，可以通過不斷增加獨立模塊，按需逐步建置，從而實現快速建設，快速復制已有的數據中心。

　　根據需求與低投資、高回報之間的矛盾，滿足未來的云計算、虛擬化、刀片式服務器等高密低耗、快速部署、靈活擴展的需求，有效地提高數據中心的工作效率，控制投資成本，滿足300m2以下數據機房快速部署的需求，才推出模塊化機房機房。模塊化機房是一套完整的數據中心解決方案，集機柜、配電、制冷、監控、綜合布線、消防等系統于一體，實現了供電、制冷和管理組件的無縫集成。使模塊化機房實現智能、高效的運行，讓客戶花費少的投資，獲得更多的收益，從而降低運營費用。

　　模塊化機房可應用于面積50m2～100m2的中小型數據中心機房內，支持水泥地面安裝和架空地板安裝。模塊化機房組建快速靈活，可按需部署，建設周期比傳統機房縮短50%，模塊化機房主要應用于傳統數據中心機房的局部高密部署和中小型機房的快速建設。

　　三、模塊化機房機房與傳統機房有什么區別？

　　模塊化機房建設模式相較傳統建設模式具備了更多優勢，在滿足客戶業務需求的同時創造更多價值，成為未來數據中心建設模式的新標準與方向標。下面就為大家介紹一下模塊化機房建設與傳統建設的區別，供大家參考。

　　（一）、傳統數據中心面臨的問題：

　　1、建設周期長：

　　傳統數據中心建設周期根據項目建設的實際情況，通常將數據中心的基本建設周期細分為決策階段、實施準備階段、實施階段和投產竣工階段，整個建設周期大概在200天左右。

　　2、擴展性差：

　　擴展能力對于適應性就十分重要了，基于對未來業務需求的分析，根據情況來規劃系統容量，然而他們卻無力預見3到4年以后的情形，因此造成了過度建設。

　　3、能耗高：

　　巨大的電力損耗數據機房的運行需要大量的電力，傳統建設沒有很好地考慮用電、制冷、氣流管理的問題，很多數據機房的PUE（PowerUsageEffectiveness，數據機房能源效率指標）偏高，采用常規意義下的可靠性較高的環境動力設備，但這些設備往往效率較低，數據機房的PUE都在2.0以上甚至更高，這意味著數據機房所使用的能源約有一半消耗在IT負載上，另一半消耗在包括電源設備、冷卻設備和照明設施在內的網絡關鍵物理基礎設施上。

　　4、機房運維難度大：

　　IT運維正面臨諸多問題，深陷服務質量低下的困境而無法自拔：粗放式運維，資源臺帳不清；加上運維人員交替，運維人員并不了解所有IT資源，管理更無從談起；缺乏統一的服務接口人，故障響應和故障處理跟蹤出現混亂；系統運維優化需要IT人員積累大量的數據和報表進而得出結論，而日常的IT運維管理難以有效統計這些數據。

　　（二）、模塊化機房數據中心優勢

　　1、快速部署、縮短建設周期：

　　模塊化機房數據中心加快規劃與設計速度，可根據設計目標以合理的方式配置系統結構，模塊化機房批量生產可以實現現貨供應，因而提高了交貨速度；標準化的連接方式可減少現場配置與連接的工作量，加快安裝速度；模塊化機房數據中心建設周期可大大縮短，傳統數據中心實施階段需要7-8月，采用模塊化機房建設縮短至2-3個月。

　　2、方便擴展、分期建設：

　　采用模塊化機房的架構，數據中心可以逐步增加，因而可使從一個模塊化機房到幾十個模塊化機房根據需求分期建設。大型數據中心的任何大小的IT空間的配置達到*佳狀態。模塊化機房數據中心方案顯著降低了數據中心在使用壽命期間的成本。

　　3、標準模塊、穩定可靠：

　　模塊化機房數據中心采用模塊化、標準化和高整合設計，使得整個系統穩定度高。同時，模塊化機房數據中心可依據客戶需求，在電力備援方案上提供N、N+1、2N等配置方案。

　　4、綠色、節能：

　　數據中心在使用壽命期間的電力成本是TCO（TotalCostofOwnership，總擁有成本）中*大的一項。相比傳統機房，模塊化機房數據中心制冷效率提升12%以上。模塊化機房數據中心結合水冷系統、自然冷卻系統，PUE可降至1.5以下。

　　5、智能管理、高效運營：

　　智能的管理系統能夠幫助客戶節能降耗，實現數據機房多層級、精細化能耗管理，通過多種報表定位能源額外損耗點。基于大數據分析，輸出節能優化方案，構建綠色數據機房。資產管理是對于全網資產的生命周期進行管理實現資產信息的閉環管理，保證數據及時刷新，及時管理。同時幫助用戶制定資產維護計劃，在維護計劃內幫助客戶實現主動預警，同時可動態調整維護計劃，按照當前實際情況輸出優化方案，構建資產管理功能。

　　（三）、模塊化機房化機房建設與傳統建設的區別：

　　在機房建設過程中，相較于傳統建設模式，模塊化機房建設主要有以下幾點區別：

　　1、一體化分布式部署：批量復制、按需擴展三房歸一：

　　從UPS&電池房+空調房+IT機房歸一成IT機房，對大樓要求統一明確，統一接口。模塊級按需建設，從按一個機房統一建設改為按一個模塊化機房分期建設。20個模塊從下單到交付僅用13周，快速的IDC部署能力自適應快速發展需求。

　　2、模塊與土建解耦：一次規劃，分期投資，快速部署：

　　土建和IT建設分離，大樓主體及基礎水電一次性建設完成，數據中心模塊則按需靈活部署。數據中心模塊各組件均為標準化產品并預留接口，可快速生產發貨、現場快速組裝，有效提高ROI，Capex下降10%。

　　3、模塊內部件與通道結構件解耦：靈活應對未來變化：

　　服務器生命周期一般為3-5年，數據中心為10-15年，當未來一輪服務器配置變化，模塊化機房靈活調整內部供配電和制冷的配比即可應對，大大提高模塊化機房未來的可用性。

　　4、密封通道+冷凍水行級空調降低PUE至1.5：

　　密封通道設計，隔離冷熱氣流，行級空調就近制冷、就近熱量轉移，消除局部熱點，大幅提高制冷效率，現場測試PUE低至1.5，OPEX降低35%-40%。

　　5、智能管理架構：單模塊監控與集群監控提高運維效率：

　　每個模塊化機房部署一臺觸摸屏，連接到交換機，負責本模塊的監控管理;同時提供北向SNMP接口，支持基于模塊化機房的集群管理，界面清晰，大大提高運維效率。
